一分三功分器/合路器

XQY-PS3-DC/3-SE

【產品名稱】一分三電阻功分器/合路器

【頻率范圍】DC-3000MHz

【接頭類型】SMA型母頭-不銹鋼

【表面處理】黑色烤漆

【外形尺寸】34*45*12.5mm

【定制服務】連接器類型、頻率均可定制

詳情內容請向下滑動查看↓↓↓



詳情內容請向下滑動查看↓↓↓
訂購咨詢 關注芯啟源
快速下單

產品指標

項目/Project指標/Indicators
頻率范圍 Frequency Range

DC~3000MHz

插入損耗 Insertion Loss≤9.9 dB
合路端駐波 Combined port VSWRTyp.1.14 / Max.1.25
分配端駐波 Distribution port VSWRTyp.1.14 / Max.1.25
隔離度 IsolationMin.8.9dB
幅度平衡 Amplitude Balance
≤ 0.3dB
相位平衡 Phase Balance±0.3°
阻抗 Impedance50 Ohms
端口接頭 Input/Output ConnectorsSMA-Female
承受功率 Power Rating2W
工作溫度 Operation Temperature-35℃ ~ +75℃
表面處理 Surface Finishing黑色烤漆 Black Paint
外形尺寸 Outline Dimensions34*45*12.5mm
重量 Weight55g

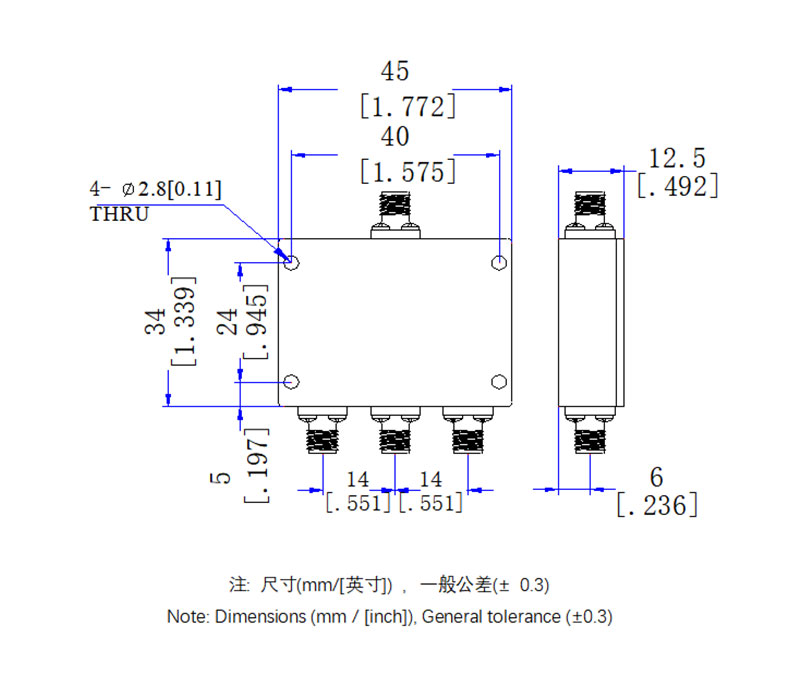

產品規格

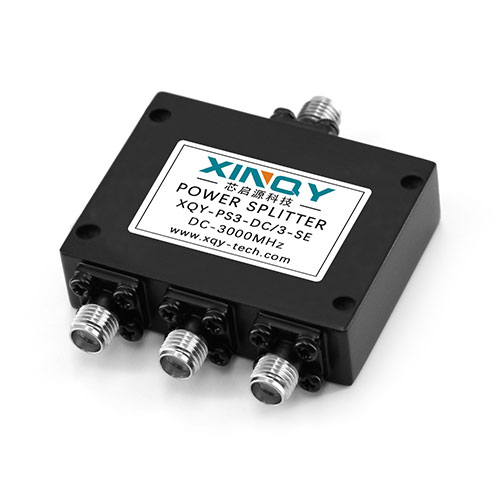

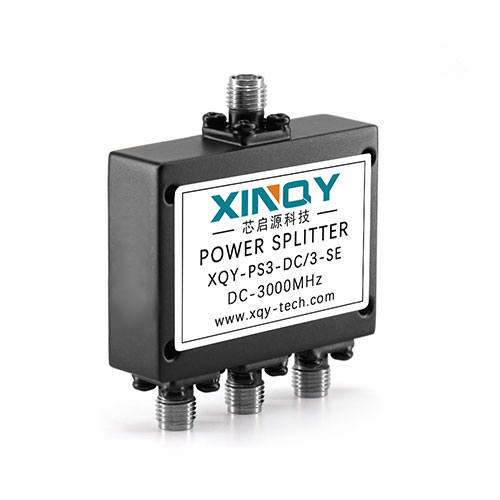

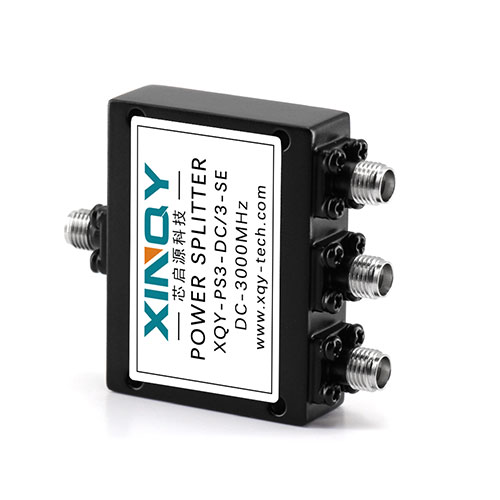

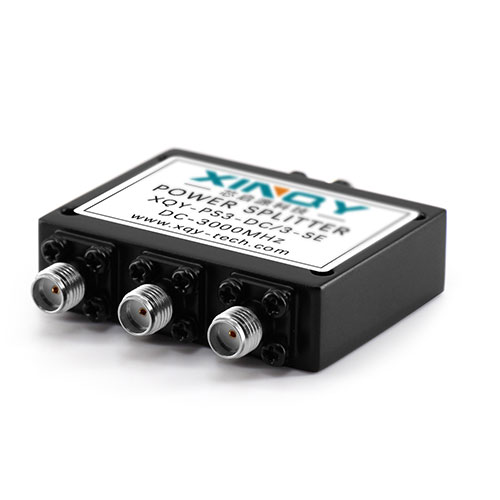

產品細節

  • 產品優勢

    產品內部釆用優質高頻板材以及精密的內腔設計，完全自主設計研發、生產，指標優異、低駐波、低插損、高隔離、耐腐蝕、高機械可靠性

  • 外殼工藝

    外殼釆用鋁合金烤漆工藝，具有較高的機械可靠性、耐磨 性、耐腐蝕性

  • 連接器

    自主研發設計、生產的高頻不銹鋼連接器，耐磨損、耐腐 蝕、使用壽命長

  • 指標定義

    可定制頻率范圍、插入損耗、駐波比等指標，可定制連接器類型
