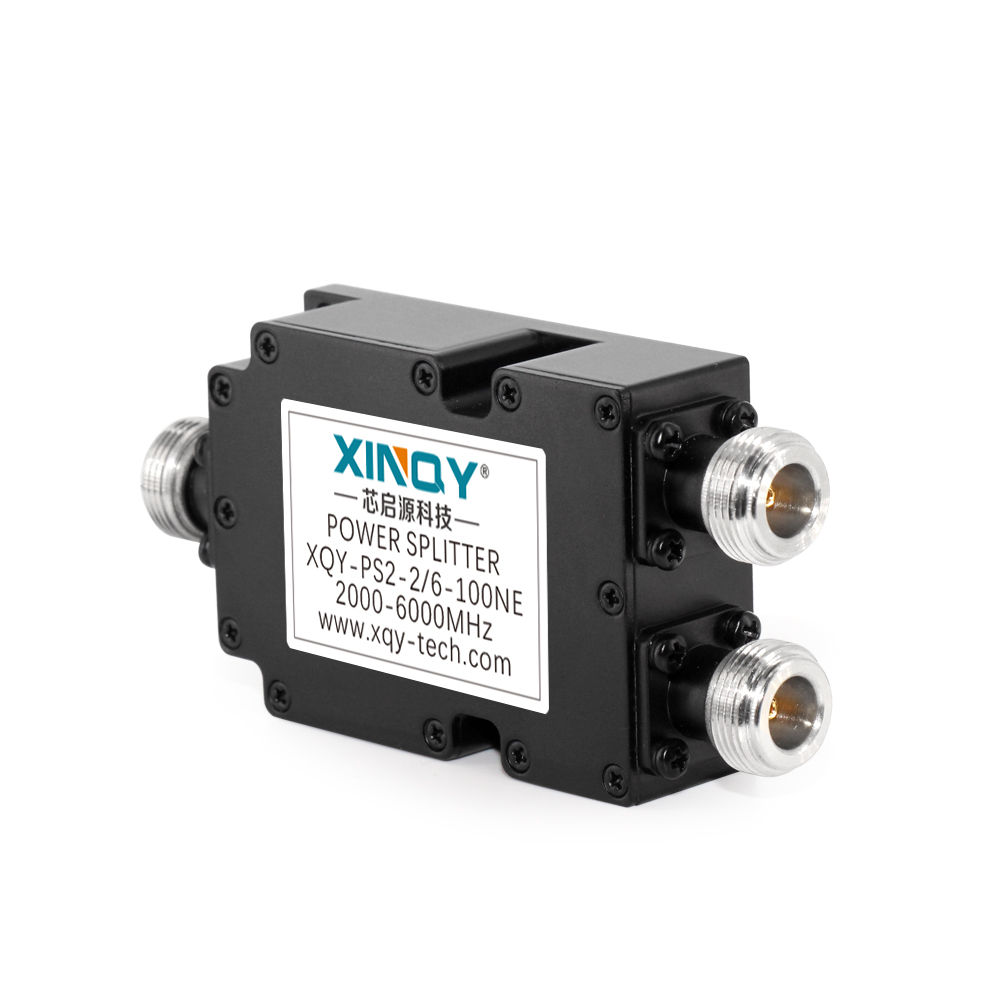

一分二功分器/合路器

XQY-PS2-2/6-100NE

【產品名稱】一分二微帶功分器/合路器

【頻率范圍】2000~6000MHz

【接頭類型】N型母頭-不銹鋼

【表面處理】黑色烤漆

【外形尺寸】70*50*22mm

【定制服務】連接器類型、頻率均可定制

詳情內容請向下滑動查看↓↓↓






詳情內容請向下滑動查看↓↓↓
訂購咨詢 關注芯啟源
快速下單

產品指標

項目/Project指標/Indicators
頻率范圍 Frequency Range

2000~6000MHz

插入損耗 Insertion Loss≤1.0 dB（未含理論損耗 Excluding theoretical loss 3.0 dB）
合路端駐波 Combined port VSWRTyp.1.18 / Max.1.35
分配端駐波 Distribution port VSWRTyp.1.15 / Max.1.20
隔離度 IsolationTyp.26dB / Min.20dB
幅度平衡 Amplitude Balance
± 0.2dB
相位平衡 Phase Balance±3°
阻抗 Impedance50 Ohms
端口接頭 Input/Output ConnectorsN-Female
承受功率 Power RatingSplitter 100W（功分器用時）；Combiner 5W（合路器用時）
工作溫度 Operation Temperature-45℃ ~ +85℃
表面處理 Surface Finishing黑色烤漆 Black Paint
外形尺寸 Outline Dimensions70*50*22mm
重量 Weight32g

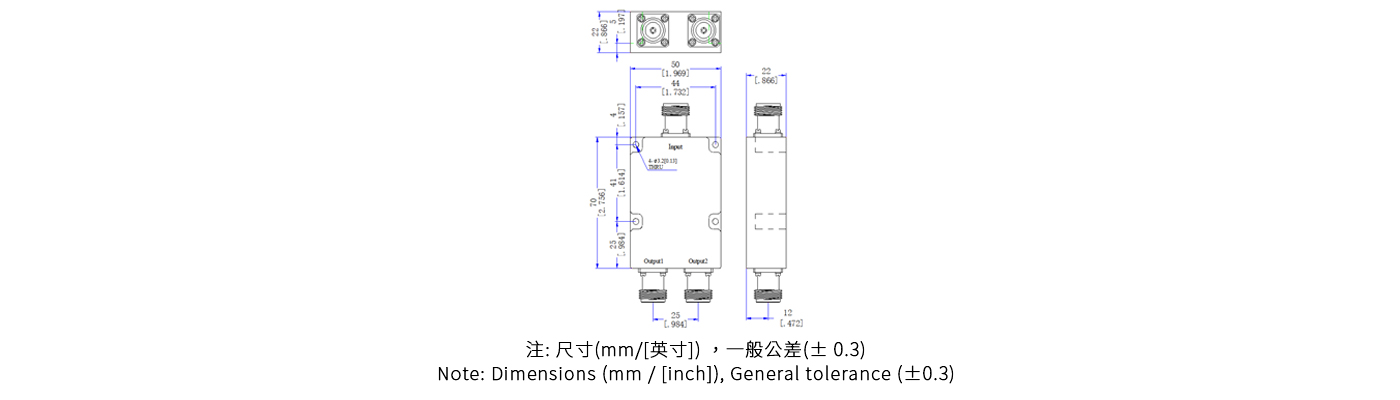

產品規格

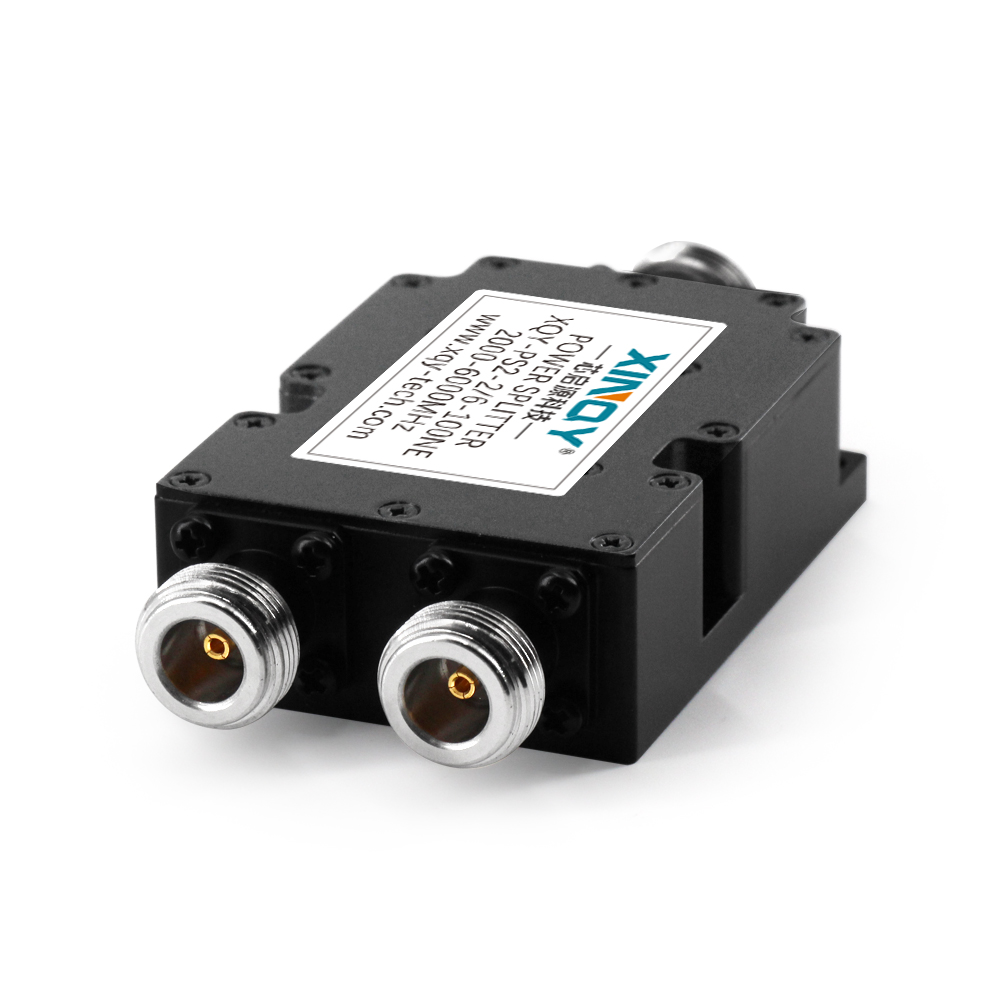

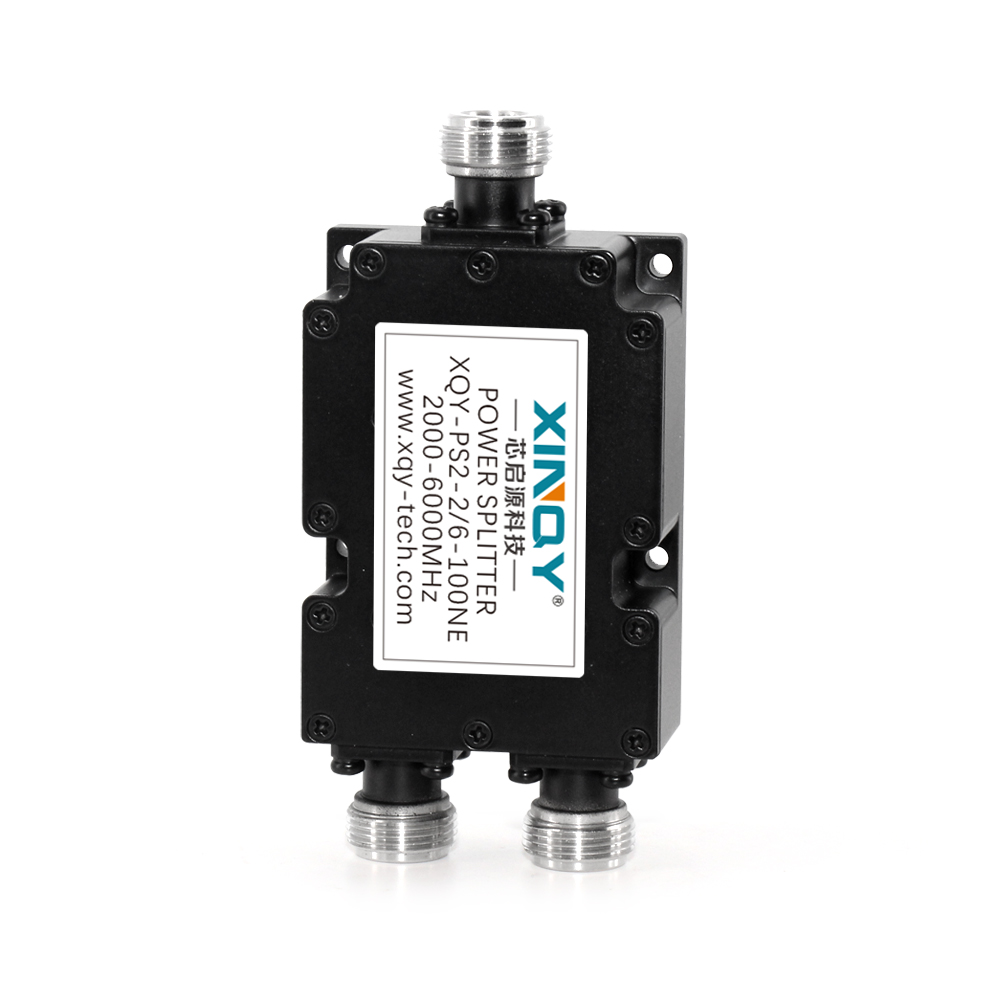

產品細節

  • 產品優勢

    產品內部釆用優質高頻板材以及精密的內腔設計，完全自主設計研發、生產，指標優異、低駐波、低插損、高隔離、耐腐蝕、高機械可靠性

  • 外殼工藝

    外殼釆用黑色烤漆工藝，具有較高的機械可靠性、耐磨性、耐腐蝕性

  • 連接器

    自主研發設計、生產的高頻黃銅鍍金連接器，耐磨損、耐腐蝕、使用壽命長

  • 指標定義

    可定制頻率范圍、插入損耗、駐波比等指標，可定制連接器類型
