/ 一、射頻同軸電纜的結構 /

射頻同軸電纜大部分由內導體、絕緣介質、外導體和護套 4 個部分組成

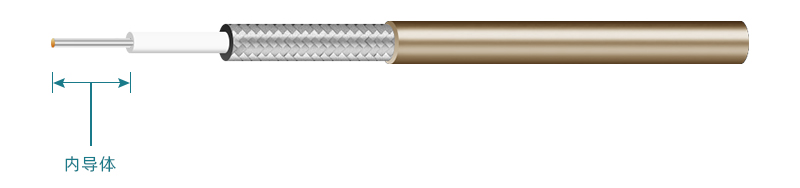

1.1 內導體

內導體通常由一根實心導體構成，利用高頻信號的集膚效應，也可用鍍銅鋁棒，對不需供電的用戶網采用銅包鋼線，對于需要供電的分配網或主干線建議采用銅包鋁線，這樣既能保證電纜的傳輸性能，又可以滿足供電及機械性能的要求，減輕了電纜的重量，也降低了電力電纜的造價。

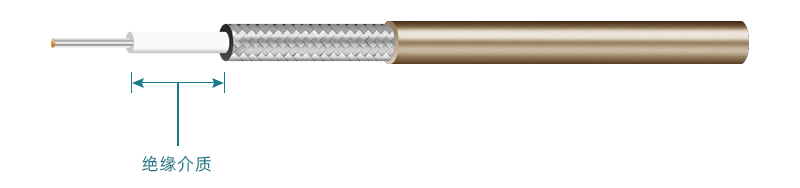

1.2 絕緣介質

絕緣介質可以采用聚乙烯、聚丙烯、聚氯乙烯和氟塑料等等，常用的絕緣介質是損耗小、工藝性能后的聚乙烯塑料。

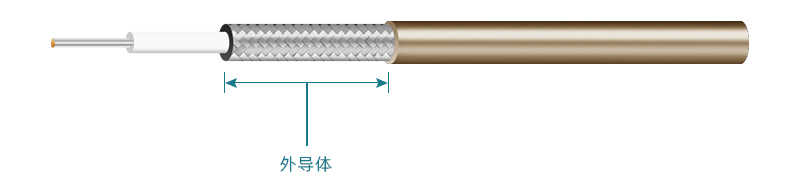

1.3 外導體

射頻同軸電纜的外導體有雙重作用，它即作為傳輸回路的一根導線，又具有屏蔽作用，外導體通常有以下三種結構：

金屬管狀這種結構采用銅或鋁帶縱包焊接，或者是無縫銅管擠包拉延而成，這種結構形式的屏蔽性能最好，但柔軟性差，常用于干線電纜。

鋁塑料復合帶縱包搭接這種結構由較好的屏蔽作用，且制造成本低，但由于外導體是帶縱縫的圓管，電磁波從縫隙處穿出而泄露，應謹慎使用。

編織網與鋁塑復合帶縱包組合這是從單一編織網結構發展而來的，它具有柔軟性好、重量輕和接頭可靠等特點，實驗證明，采用合理的復合結構，對屏蔽性能有很大提高，而目前這種結構形式被廣泛使用。

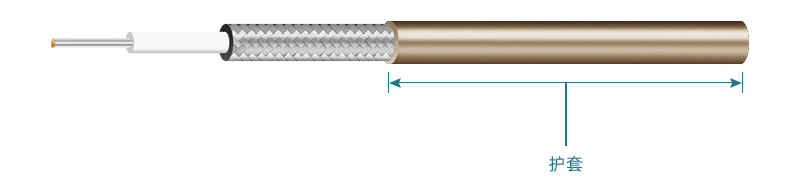

1.4 護套

室外的射頻電纜適合使用具有優良?xì)夂蛱匦缘暮谏垡蚁?，室?nèi)用戶電纜從美觀考慮則適合使用淺色的聚乙烯。

/ 二、產品應用范圍和市場領域 /

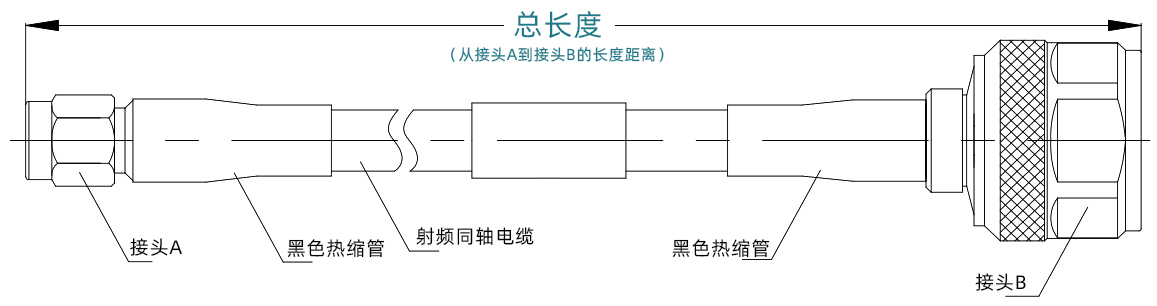

射頻同軸電纜與射頻同軸連接器通過裝配或焊接組成射頻同軸電纜組件

射頻同軸電纜組件主要應用于通信天線、饋線及電子設備內部信號傳輸線，主要功能為發射、接收、傳輸射頻信號。

射頻同軸電纜產品已經廣泛應用于手機、筆記本電腦、臺式電腦、平板電腦(Pad)、 無線路由器、數碼相機、游戲機、3G、4G 移動通信基站、精密醫療設備，以及“神舟”系列地面發射系統配套信號傳輸器件、軍工測量船等軍用硬件或系統的信號傳輸組件，應用范圍主要包括以下幾個領域：
